VPOS1CC11 加壓式焊接轉盤組(自保持型)

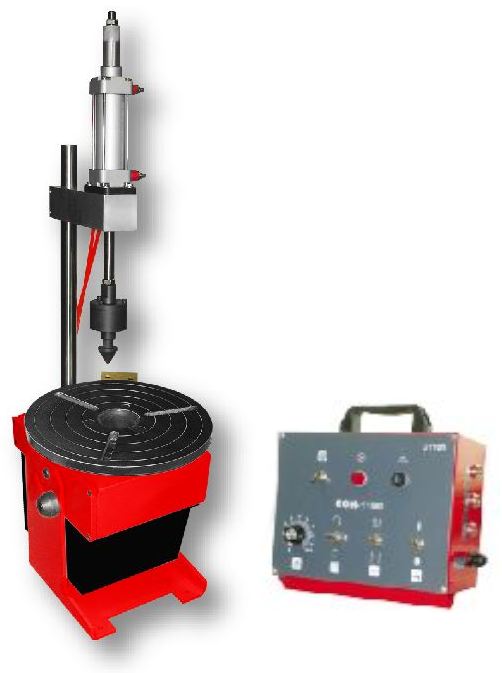

VPOS1CC11示意圖

焊接轉台是進行圓周焊接、圓弧型焊接或是圓型相關加工時最常被使用的輔助機台。透過機台旋轉工件替代人力旋轉/自旋，除可提升生產效率，亦能提升焊接品質及穩定性。
本產品組合由「VPOS1C加壓式標準型轉盤」及「COM-1100自保型控制器」組成。

※本組合建議配合手工銲接操作。如有自動銲接需求，可參考「VPOS1CC18 加壓式自動焊接轉盤組(原點覆歸型)」※

※每周更新最新動態，歡迎追蹤我們的社群媒體：

VPOS1C-H20 加壓式標準型轉盤

1.最大負載重量*：160 Kgs
2.盤面旋轉速度*：0.6 ~ 6.0 rpm (旋轉一圈需花費 10 ~ 100 秒)
3.工件最大容許直徑：340 mm
4.最大容許工件長度**：200 mm
5.加壓汽缸行程：100 mm
6.盤面直徑：340 mm
7.盤面軸心孔徑：58 mm
8.盤面可傾斜角度： -5 度 ~ 95 度
9.接地效率：300A / 100%
10.轉盤尺寸**：
(盤面水平) L:412 mm * W:340 mm * H:1297 mm
(盤面垂直) L:1237 mm * W:340 mm * H:500 mm
11.轉盤重量**：80 kg

(註*：此為標準C型之規格數據。如需其他型號的規格(較高速/較高扭力)，請參考目錄)
(註**：此為標準型號H20之規格數據。另有可容納工件長度較長的版本，請參考目錄)

COM-1100 自保型控制器

1.控制器主要功能：吋動、自保持
2.控制器基本功能：正/反轉、盤面旋轉速度可調、腳踏開關控制起停
3.自保持功能適合焊接持續時間較長的焊接程序
4.可連接一組焊機的啟動開關，與轉盤同步啟動/停止
5.適用各廠牌焊機；僅適用2T(標準)啟動模式
6.控制器尺寸：L:270 mm * W:180 mm * H:260 mm

VPOS1C轉盤：偏心負重示意圖

盤面垂直時，機台可承受之偏心重量計算：W(kgs) × L(cm) ÷ 2 ≤ 65 (kgs.cm)
W：偏心處工件重量(示意圖工件紅色區域)
L：工件最大偏心距離

偏心示意圖

COM-1100控制器：功能示意圖

功能示意圖

產品內容物一覽

VPOS1C 轉台 * 1只
接地電纜(約40公分) * 1條
快拆把手 * 1組

COM-1100 控制器 * 1只
腳踏開關(2米) * 1只
焊機連接線(2米) * 1條
使用說明書 * 1本

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
