LOS1T-DPA 平面分度定位器

回上一頁

 [pdf檔] 目錄下載               [pdf檔] 說明書

    機械手臂現今已是各產業進行產線升級時首要的關注對象，其提供的自動化潛力與其靈活性有目共睹；然而，機械手臂提供的自動化程度往往與投入的資金呈正相關，尤以外部軸設備的開銷最為龐大。縱使伺服驅動的定位器可為機械手臂系統提供更高維度的靈活度表現，實現更多的焊接動作；但對於只將其使用於分度功能時，難免會有稍顯浪費的感覺。
    LOS1T-DPA平面分度定位器採用交流馬達驅動盤面旋轉、PLC系統判斷現在定位點，以及使用氣壓式鎖定機構確保定位精度。相對於開銷更高的的平面伺服定位器，LOS1T-DPA平面分度定位器能以較低的開銷提供相同的分度功能，適合量產環境使用。

※每周更新最新動態，歡迎追蹤我們的社群媒體： [Facebook]  [Youtube]

LOS1T-D13P4A 平面分度定位器 (四分度)

1.最大負載重量：1,000 Kgs
2.盤面旋轉速度： 2.0 rpm
3.盤面直徑：1,300 mm (標準規格/可依需求客製修改)
4.盤面軸心孔徑：150 mm
5.分度定位點數：4 點 (90度) (標準規格/可依需求客製修改)
6.定位方式：氣壓式鎖定機構
7.定位精度：± 0.15 度
8.接地效率：600A / 100%
9.控制器功能：手動模式(定位點+/定位點-)、連線模式
10.連線通訊方式：I/O 介面
11.機台尺寸：L:1,300 mm * W:1,300 mm * H:450 mm

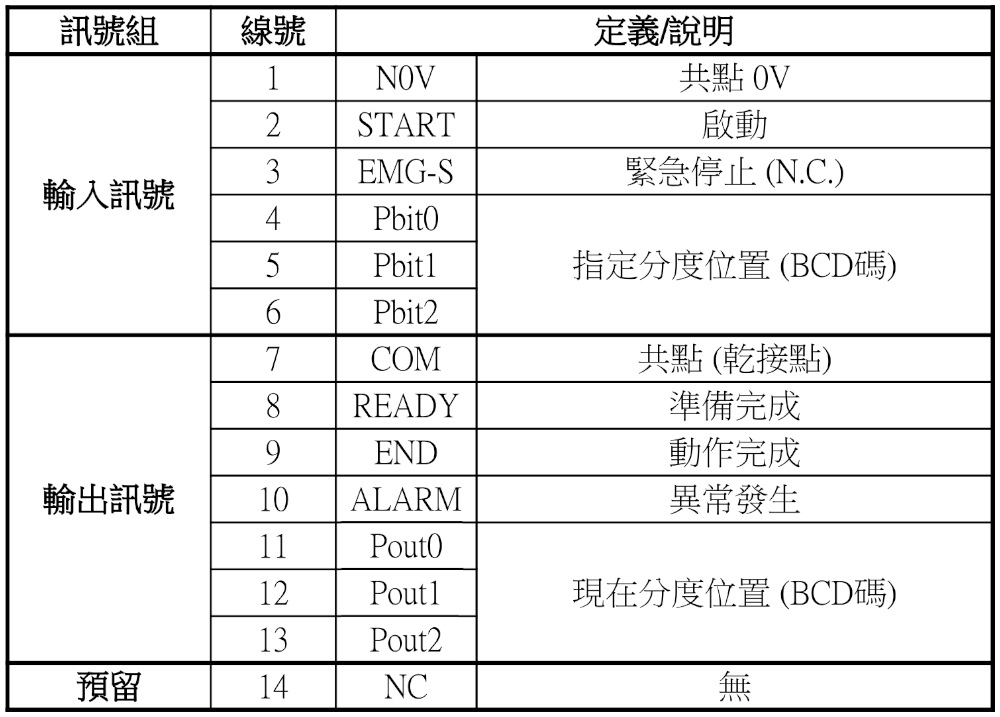

連線通訊模式：定義圖表

定義圖表

產品內容物一覽

LOS1T-DmPnA 平面分度定位器 * 1只
  治具固定用螺帽 * 8只

LOS1T-DmPnA 專用控制器 * 1只
  定位器連接線(3米) * 1條
  通訊連接線(3米) * 1條
  電源線(3米) * 1條

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
