焊接用專案設備

	FTWS-D03T1W 氬焊填料式圓周焊接工作站 1.) 可焊接直徑：25 mm ~ 300 mm 2.) 最大焊接高度：180 mm (盤面起算) 3.) 盤面旋轉機構：伺服馬達驅動 4.) 盤面翻轉機構：手動調整 5.) 焊槍移動機構(X軸/Y軸)：直流馬達驅動 6.) 焊槍移動機構(Z軸)：手動調整 7.) 主要焊接功能：圓周焊接、分度點焊、分度跳焊 8.) 具備焊槍擺弧功能、電流檢知功能 9.) 控制設備採用PLC控制系統及HMI觸控面板 10.) 本設備為整合「翻轉定位器、焊槍移動機構、焊接機」於單一控制系統的案例 ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造
	TEA-1520SM 焊補專用焊槍十字架 1.) 橫臂最大負載：120 kg 2.) 最大平移行程：2,000 mm 3.) 最大升降行程：1,500 mm 4.) 最大橫移行程：600 mm 5.) 機構驅動方式(升降/平移/橫移)：伺服馬達 6.) 焊槍滑座行程(X軸/Y軸/A軸)：150 mm / 150 mm / 60º 7.) 滑座驅動方式：直流馬達 (X軸/Y軸) / 伺服馬達 (A軸) 8.) 主要焊接功能：平面堆焊、環狀圓周堆焊、螺紋狀圓周堆焊 9.) 具備焊槍擺弧功能 10.) 控制設備採用PLC控制系統及HMI觸控面板 11.) 預留滾輪組控制接點，供客戶自行安裝使用 12.) 本設備為「高負重、具備長行程焊槍橫移機構」的焊槍十字架特製案例 ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造
	ETROW10T-4433P1D23 焊槍旋轉式焊補工作站 1.) 最大平移行程：4,000 mm 2.) 最大升降行程(主結構)：4,000 mm 3.) 最大橫移行程：3,000 mm 4.) 最大升降行程(副結構)：3,000 mm 5.) 主要焊接功能：(工件自旋轉)内徑堆焊、外徑堆焊 / (焊槍自旋轉)內徑堆焊、外徑堆焊 6.) 最大堆焊高度：2,000 mm (非焊道厚度) 7.) 全機六軸均採用伺服馬達驅動，提供高精度的位移控制 8.) 焊槍旋轉機構可360度無限制旋轉，無需考量纜線與管路打結的問題 9.) 控制設備採用PLC控制系統及HMI觸控面板 10.) 裝有熱焊線送線裝置，增加焊接效率 11.) 本設備是為實現「大型工件連續堆焊」專門設計的焊接十字架特製案例 ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造
	VOL-D25L30 升降式直縫焊接工作站 1.) 最大可焊接長度：2,560 mm 2.) 可焊接直徑：350 mm ~ 2,500 mm 3.) 可焊接厚度：1.2 mm ~ 12.0 mm 4.) 主要焊接功能：平板直線焊接、圓筒直線焊接、自動弧高控制 5.) 馬達驅動主結構升降設計，依據工件形態自行調整機構高低，避免工件形變 6.) 控制設備採用PLC控制系統及HMI觸控面板 7.) 此案例搭配OLV-2TD26送料台車，方便工件進出工作站 8.) 最大負載重量：2,000 kg 9.) 滾輪旋轉速度：48 ~ 480 mm/min 10.) 輪組可升降行程：350 mm 11.) 台車移動速度：360 ~ 3,600 mm/min 12.) 本設備是為「大型工件直縫焊接」專用的特製直縫焊接設備案例 ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造
	LRW-D6L2T1 滾輪型伺服控制焊接工作站 1.) 可焊接直徑：200 mm ~ 630 mm 2.) 最大可焊接長度：2,000 mm 3.) 最大負載重量：1,000 kg 4.) 主要焊接功能：直線焊接、圓周焊接、連續焊接組合 5.) 具備雙軸式焊槍擺弧功能、電控式焊槍角度定位功能、自動弧高控制功能、焊接原點自動定位等高階功能 6.) 焊槍平移機構之三軸均採用伺服馬達驅動 7.) 雙軸擺弧機構、焊槍旋轉機構均採用步進馬達驅動 8.) 控制設備採用PLC控制系統及HMI觸控面板 9.) 本設備為「依據客戶工件尺寸及焊接需求訂製各軸行程及功能」的焊接工作站特製案例 ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造
	3L2R 直交型伺服控制焊接工作站 1.) 最大橫移行程：1,000 mm 2.) 最大升降行程：1,000 mm 3.) 最大前後行程：1,000 mm 4.) 工作平台尺寸：L:500 mm * W:500 mm 5.) 主要焊接功能：點到點直線焊接、多條直線焊接組合 6.) 三維空間點到點路徑計算，對應有高低變化的直線焊道 7.) 全機3+1軸均採用伺服馬達驅動，提供高精度的位移控制 8.) 控制設備採用PLC控制系統及HMI觸控面板 9.) 本設備為「具備與機械手臂相似性能而採用更簡單之操作介面」的特製設備案例 ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造
	CSR-30T 異型工件焊接滾輪組 1.) 最大負載重量：30,000 kgs 2.) 滾輪材質：PU 包覆 3.) 控制系統採用 PLC 控制系統及 HMI 人機介面 4.) 螢幕顯示各項參數，方便判讀及調整參數 5.) 可獨立控制滾輪組動作，亦可與機械手臂連線使用 6.) 連線通訊方式：Ethernet ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造

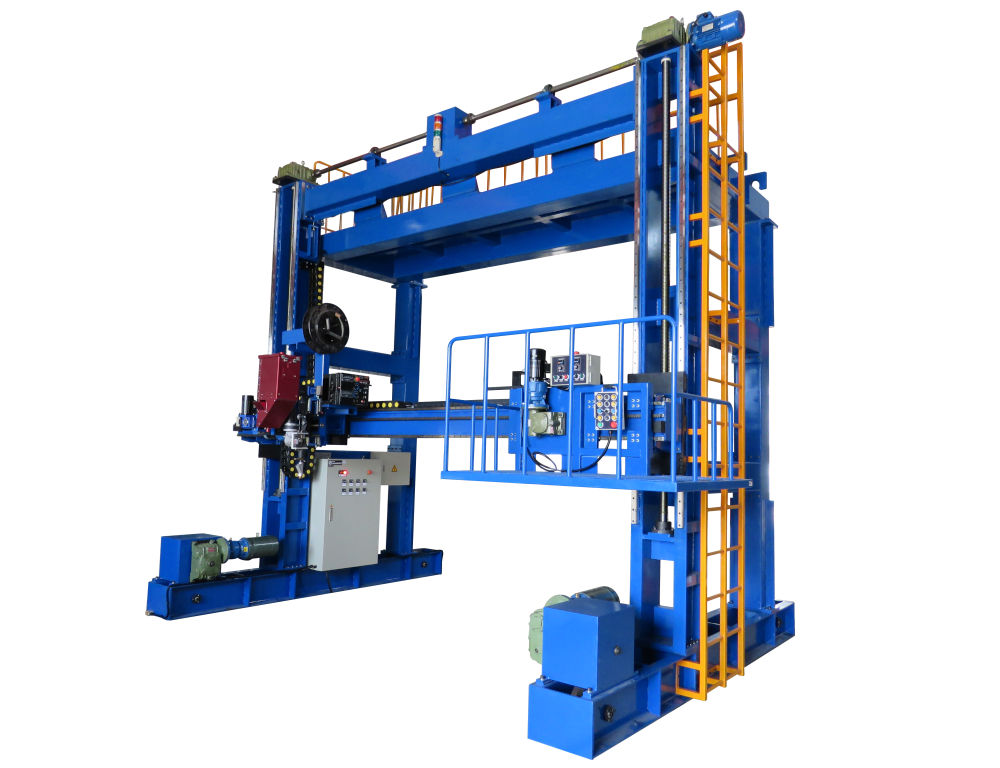

	LM-W40H35T1 門型焊接工作站 1.) 橫樑升降行程：3,500 mm 2.) 門內寬度：4,000 mm 3.) 移動行程：12 M 4.) 可夾持銲槍數：1 組 5.) 人員站臺直接安裝於橫樑上，讓操作人員能安全地觀察焊接狀況及排除問題 6.) 本案例搭配埋弧銲(SAW)使用，並將客戶現有的滾輪組整合至控制系統中 7.) 控制系統採用PLC控制系統及HMI觸控面板 ● 客製化設備，規格僅供參考 ● 100%台灣設計、台灣製造
