POS08CS 輕便型焊接轉盤(自保持型)

POS08CS示意圖

焊接轉台是進行圓周焊接、圓弧型焊接或是圓型相關加工時最常被使用的輔助機台。透過機台旋轉工件替代人力旋轉/自旋，除可提升生產效率，亦能提升焊接品質及穩定性。
一體式設計的輕型焊接轉盤具高度可攜帶性，適合工件較小、較輕或焊接場所不固定等需求的使用者。
本產品為自保持型，適合焊接持續時間較長的工件使用。

※本產品建議配合手工銲接操作。如有自動銲接需求，可參考「POS1CC18 自動焊接轉盤組(原點覆歸型)」※

※每周更新最新動態，歡迎追蹤我們的社群媒體：

POS08CS 輕便型轉盤(自保持型)

1.最大負載重量*：80 Kgs
2.盤面旋轉速度*：0.7 ~ 7.0 rpm (旋轉一圈需花費 8.6 ~ 86 秒)
3.盤面直徑：300 mm (中央無貫穿孔)
4.盤面可傾斜角度： -5 度 ~ 95 度
5.接地效率：300A / 100%
6.控制器主要功能：吋動、自保持
7.控制器基本功能：正/反轉、盤面旋轉速度可調、腳踏開關控制起停
8.自保持功能適合焊接持續時間較長的焊接程序
9.可連接一組焊機的啟動開關，與轉盤同步啟動/停止
10.適用各廠牌焊機；僅適用2T(標準)啟動模式
11.轉盤尺寸：
(盤面水平) L:400 mm * W:300 mm * H:358 mm
(盤面垂直) L:400 mm * W:300 mm * H:455 mm
12.轉盤重量：34 kg

(註*：此為標準C型之規格數據。如需其他型號的規格(較高速)，請參考目錄)

POS08CS轉盤：偏心負重示意圖

盤面垂直時，機台可承受之偏心重量計算：W(kgs) × L(cm) ÷ 2 ≤ 90 (kgs.cm)
W：偏心處工件重量(示意圖工件紅色區域)
L：工件最大偏心距離

偏心示意圖

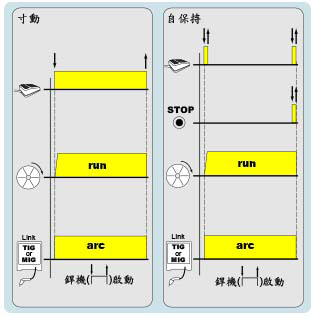

POS08CS控制器：功能示意圖

功能示意圖

產品內容物一覽

POS08CS 轉台 * 1只
接地電纜(約40公分) * 1條
快拆把手 * 1組
腳踏開關(2米) * 1只
焊機連接線(2米) * 1條
使用說明書 * 1本

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
