LOS-500 平面轉盤組

回上一頁

LOS-500Cll示意圖

 [pdf檔] 目錄下載               [pdf檔] 說明書

    焊接轉台是進行圓周焊接、圓弧型焊接或是圓型相關加工時最常被使用的輔助機台。透過機台旋轉工件替代人力旋轉/自旋，除可提升生產效率，亦能提升焊接品質及穩定性。LOS系列平面轉台是專為「需站立焊接的圓筒類工件」所開發，價格較相同載重的翻轉定位器更友善，適合常態性量產的生產線使用。除 LOS-500(500 kg) 及 LOS-1T(1 ton) 外，亦有更高載重量級可供客戶選擇。
    (標準產品：500 kg ~ 10 ton / 客製化：10 ton 以上)。

※每周更新最新動態，歡迎追蹤我們的社群媒體： [Facebook]  [Youtube]

LOS-500C11 平面式焊接轉盤組(自保持型)

1.最大負載重量：500 Kgs
2.盤面旋轉速度：0.2 ~ 2.0 rpm (旋轉一圈需花費 30 ~ 300 秒)
3.盤面直徑：450 mm
4.盤面軸心孔徑：120 mm
5.接地效率：300A / 100%
6.控制器主要功能：吋動、自保持
7.控制器基本功能：正/反轉、盤面旋轉速度可調、腳踏開關控制起停
8.自保持功能適合焊接持續時間較長的焊接程序
9.可連接一組銲機啟動開關，與轉盤同步銲接
10.適用各廠牌焊機；僅適用2T(標準)啟動模式
11.盤面尺寸：L:570 mm * W:510 mm * H:400 mm

※可搭配「ASF-1 類油門式可控速腳踏開關」，透過踩踏深度直接控制盤面轉速※

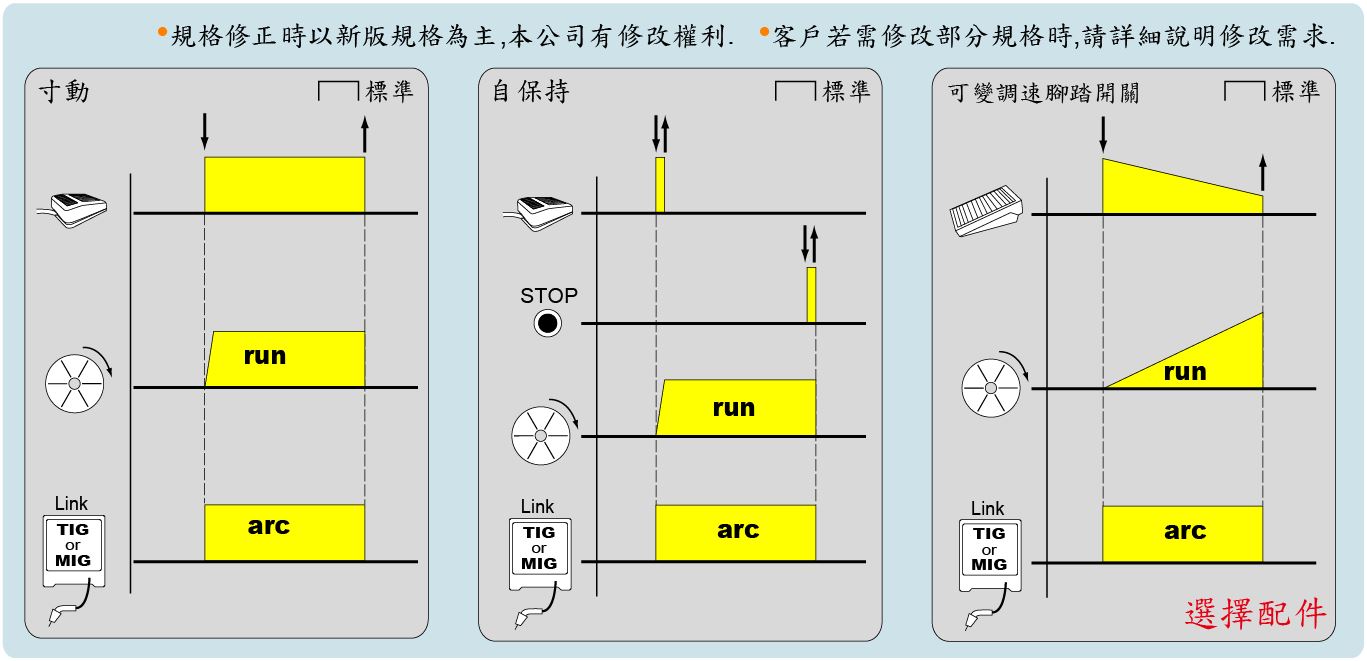

LOS-500C11控制器：功能示意圖

功能示意圖

產品內容物一覽

LOS-500 平面轉台 * 1只
  接地電纜(約50公分) * 2條

LOS-500 專用控制器 * 1只
  腳踏開關(3米) * 1只
  有線遙控器(3米)(非拆卸式) * 1只
  焊機連接線(2米) * 1條
  使用說明書 * 1本

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
