PIR-40T 重型焊接滾輪組(螺絲定位型)

PIR-40T示意圖

焊接滾輪組是處理超長型圓管類、大型圓形筒身類工件之圓周焊接、圓弧型焊接或是圓形相關加工時非常常見的輔助機台。透過機台旋轉工件替代人力旋轉/自旋，除可大幅提升生產效率，亦能有效提升焊接品質及穩定性。
本產品採用PU材質滾輪，具有高摩擦力、耐磨的特性，使用壽命長；且延展性較一般橡膠高，具備更佳的負載能力；另因PU材質具彈性，不易損傷工件表面，不影響後續表面加工的效率。

※每周更新最新動態，歡迎追蹤我們的社群媒體：

PIR-40T 重型焊接滾輪組(螺絲定位型)

1.最大負載重量：40,000 Kgs
2.滾輪旋轉速度：120 ~ 1200 mm / min
3.工件容許直徑(不含偏心處)：400 ~ 5000 mm
4.控制器主要功能：吋動、自保持
5.控制器基本功能：正/反轉、滾輪旋轉速度可調、腳踏開關/控制器控制起停
6.可連接一組焊機的啟動開關，與滾輪同步啟動/停止
7.適用各廠牌焊機；僅適用2T(標準)啟動模式
8.具備無線式控制器，操作者可依據焊接狀況即時調整滾輪動作
9.具備有線式控制器，當無線控制器無法使用時亦能控制滾輪動作，不影響生產效率
10.滾輪尺寸：
(PIR-40TM 傳動輪座) L:4040 mm * W:760 mm * H:806 mm
(PIR-40TI 惰輪座) L:3545 mm * W:590 mm * H:806 mm

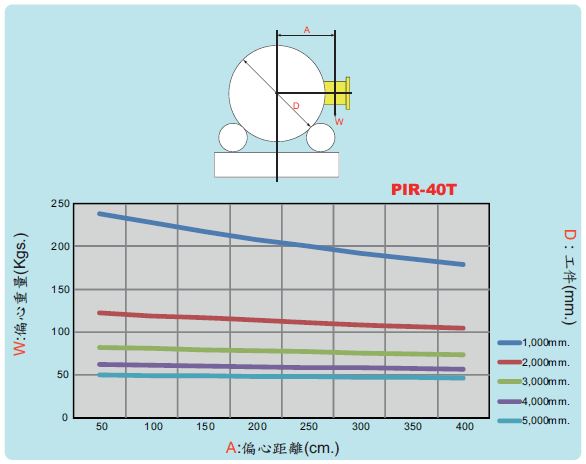

PIR-40T滾輪組：偏心負重示意圖

機台可承受之偏心重量計算：W(kgs) × A(m) ≤ 250 (kgs.m)
W：偏心處工件重量(不含筒身重量)
A：偏心距離(偏心處工件重心與筒身中心距離)

偏心示意圖

PIR-40T控制單元：功能示意圖

功能示意圖

產品內容物一覽

PIR-40TM 傳動輪座 * 1只
腳踏開關(8米) * 1只
焊機連接線(2米) * 1條
端子式電源線(8米)(不可拆卸) * 1條
有線式遙控器(8米)(不可拆卸) * 1只
無線式遙控器 * 1只
使用說明書 * 1本

PIR-40TI 惰輪座 * 1只

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
