RSC2S系列 雙軸伺服控制單元

回上一頁

RSC2S示意圖

 [pdf檔] 目錄下載               [pdf檔] 說明書               [Youtube連結] 機械手臂同步移動

    機械手臂現今已是各產業進行產線升級時首要的關注對象，其提供的自動化潛力與其靈活性有目共睹；然而，機械手臂提供的自動化程度往往與投入的資金呈正相關，尤以外部軸設備的開銷最為龐大：因外部軸設備常需依據使用者的需求進行個別設計與製作，導致市面遲遲未有標準品可供選擇。
    RSC2S系列雙軸伺服控制單元是專為RSP-N伺服定位器所設計的中繼控制單元，利用EtherCAT通訊介面與機械手臂系統進行連線，直接由機械手臂系統控制定位器動作。RSC2S控制單元適用於具備EtherCAT通訊連線能力的機械手臂系統，而機械手臂供應商無法提供外部軸伺服馬達的情境。

※歡迎關注我們的社群媒體：[Youtube]  [Facebook]

RSC2S系列 雙軸伺服控制單元

1.本系列具備四種標準規格：
    RSC2S-04：可搭配RSP-300AN使用
    RSC2S-07：可搭配RSP-500AN使用
    RSC2S-10：可搭配RSP-750AN使用
    RSC2S-15：可搭配RSP-1TAN使用
2.伺服馬達規格：(請見目錄)
3.伺服馬達及伺服驅動器均採用台達(Delta)系統
4.透過EtherCAT協定與機械手臂系統進行連線
5.需先確認機械手臂控制系統是否適用台達系統的EtherCAT協定
6.此系列控制單元未包含對應的「RSP-N系列 雙軸伺服定位器」，需另外選購
7.此系列控制單元無獨立控制系統，需由機械手臂系統連線控制

※另有「RSC2S-P系列 雙軸伺服控制器」，可透過I/O介面與機械手臂進行連線，亦可單獨控制定位器動作※

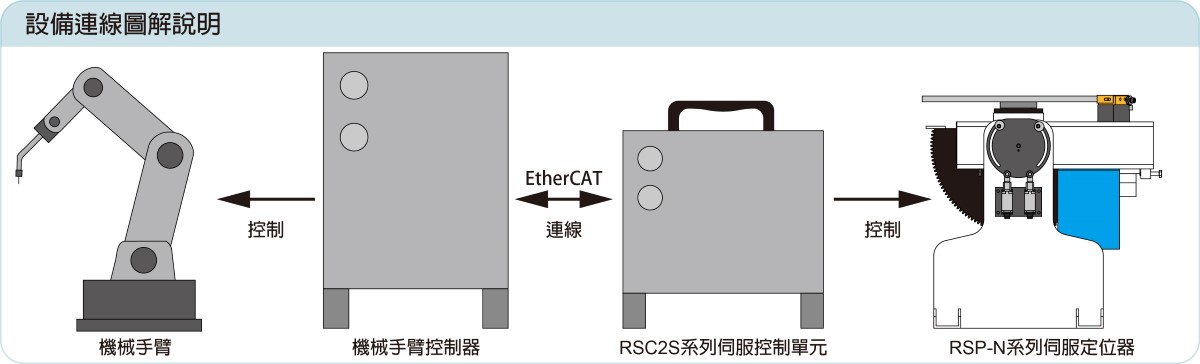

RSC2S控制單元：連線方式示意圖

連接示意圖

產品內容物一覽

RSC2S 雙軸伺服控制單元 * 1只
  台達伺服馬達 * 2只
  伺服馬達連接線(3米) * 2組
  ※不包含對應之RSP-N伺服定位器※

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
