TPM-365 管加工用大角度焊接定位器

TPM-365示意圖

焊接定位器是處理大型工件的圓周焊接、圓弧型焊接或是圓型相關加工時經常被使用的輔助機台。相較於焊接轉台系列，焊接定位器具備更高級別的負重能力及更精準的傾斜角度控制，能協助使用者更有效地掌握焊接條件，提升整體焊接效率及焊接品質。
手搖式傾斜機構模式的焊接定位器適合對焊接角度有要求，而工件種類較單純、不會頻繁更換工件種類的焊接環境使用。TPM-365 管加工用大角度焊接定位器是專為管類工件焊接加工而設計，高達360度的可傾斜角度提供極大的焊接靈活度，可有效提高管類工件焊接加工的效率。

※每周更新最新動態，歡迎追蹤我們的社群媒體：

TPM-365 管加工用大角度定位器

1.最大負載重量*：300 Kgs
2.盤面旋轉速度*：0.2 ~ 2.0 rpm (旋轉一圈需花費 30 ~ 300 秒)
3.盤面可傾斜角度： -365 度 ~ 365 度 (不可無限迴旋)
4.盤面軸心孔徑：365 mm
5.預設裝有 RD-16X 焊接用快速型夾頭一只
6.RD-16X 夾頭最大可夾持直徑：620 mm
7.工件長度限制：200 mm 以上
8.傾斜機構採用手搖式蝸輪傳動機構，精準控制傾斜角度
9.接地效率：300A × 2 / 100%

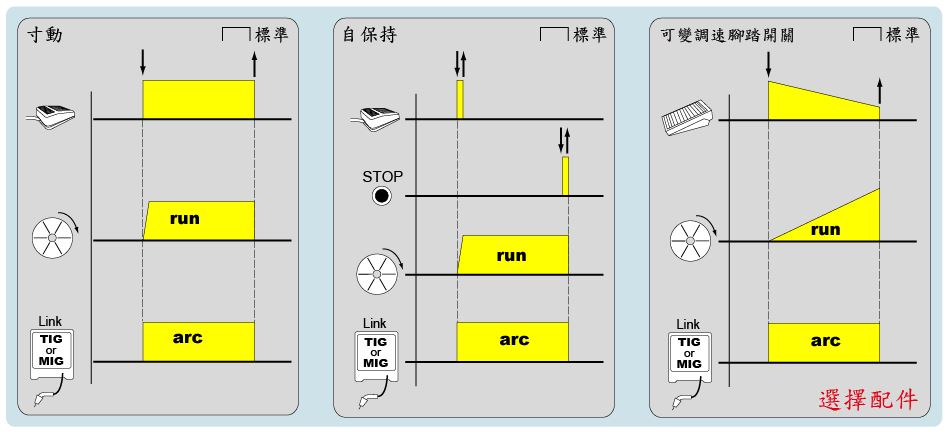

10.控制器主要功能：吋動、自保持
11.控制器基本功能：正/反轉、盤面旋轉速度可調、腳踏開關/控制器控制起停
12.具備有線式控制器，可依據焊接狀況即時調整盤面速度及旋轉方向
13.定位器尺寸：
(盤面水平) L:1377 mm * W:1000 mm * H:1000 mm
(盤面垂直) L:1377 mm * W:1000 mm * H:1265 mm
