POS08V 雙檔位式輕便型焊接轉盤(定時型)

POS08V示意圖

    焊接轉台是進行圓周焊接、圓弧型焊接或是圓型相關加工時最常被使用的輔助機台。透過機台旋轉工件替代人力旋轉/自旋，除可提升生產效率，亦能提升焊接品質及穩定性。
    本產品採用特殊雙檔位變速箱機構，可依焊接需求直接切換高轉速/高扭力檔位，省下拆卸更換減速機的時間。
    一體式設計的輕型焊接轉盤具高度可攜帶性，適合工件較小、較輕或焊接場所不固定等需求的使用者。
本產品為定時自保型，具備基本的自動焊接功能。

※本產品建議配合手工銲接操作。如有自動銲接需求，可參考「POS1CC18 自動焊接轉盤組(原點覆歸型)」※

※每周更新最新動態，歡迎追蹤我們的社群媒體：

POS08V 雙檔位式輕便型轉盤(定時型)

1.最大負載重量：80 Kgs
2.盤面旋轉速度：
(高轉速檔) 1.2 ~ 12.0 rpm (旋轉一圈需花費 5 ~ 50 秒)
(高扭力檔) 0.2 ~ 2.0 rpm (旋轉一圈需花費 30 ~ 300 秒)
3.盤面直徑：300 mm
4.盤面軸心孔徑：20 mm
5.盤面可傾斜角度： -5 度 ~ 95 度
6.接地效率：300A / 100%
7.控制器主要功能：吋動、定時型自保持
8.控制器基本功能：正/反轉、盤面旋轉速度可調、腳踏開關控制起停
9.具備計時器調整旋鈕，可調整定時自保持的持續時間
10.可透過指撥開關調整計時範圍，最大可計時 240 秒 (預設範圍為 0 ~ 60 秒)
11.可連接一組焊機的啟動開關，與轉盤同步啟動/停止
12.適用各廠牌焊機；僅適用2T(標準)啟動模式
13.轉盤尺寸：
(盤面水平) L:480 mm * W:300 mm * H:478 mm
(盤面垂直) L:480 mm * W:300 mm * H:610 mm
14.轉盤重量：43 kg

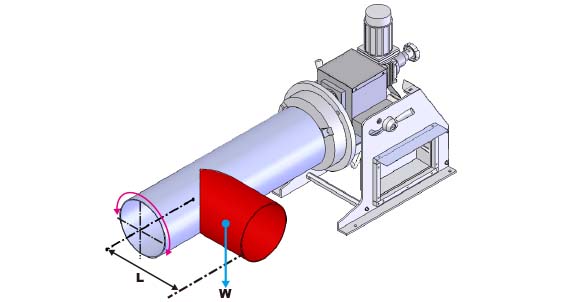

POS08V轉盤：偏心負重示意圖

盤面垂直時，機台可承受之偏心重量計算：
(高轉速檔) W(kgs) × L(cm) ÷ 2 ≤ 45 (kgs.cm)
(高扭力檔) W(kgs) × L(cm) ÷ 2 ≤ 250 (kgs.cm)
W：偏心處工件重量(示意圖工件紅色區域)
L：工件最大偏心距離

偏心示意圖

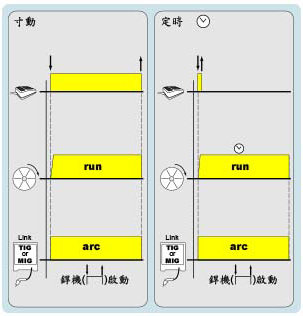

POS08V控制器：功能示意圖

功能示意圖

產品內容物一覽

POS08V 轉台 * 1只
接地電纜(約40公分) * 1條
快拆把手 * 1組
腳踏開關(2米) * 1只
焊機連接線(2米) * 1條
使用說明書 * 1本

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
