YHP-750 液壓式可調高焊接定位器

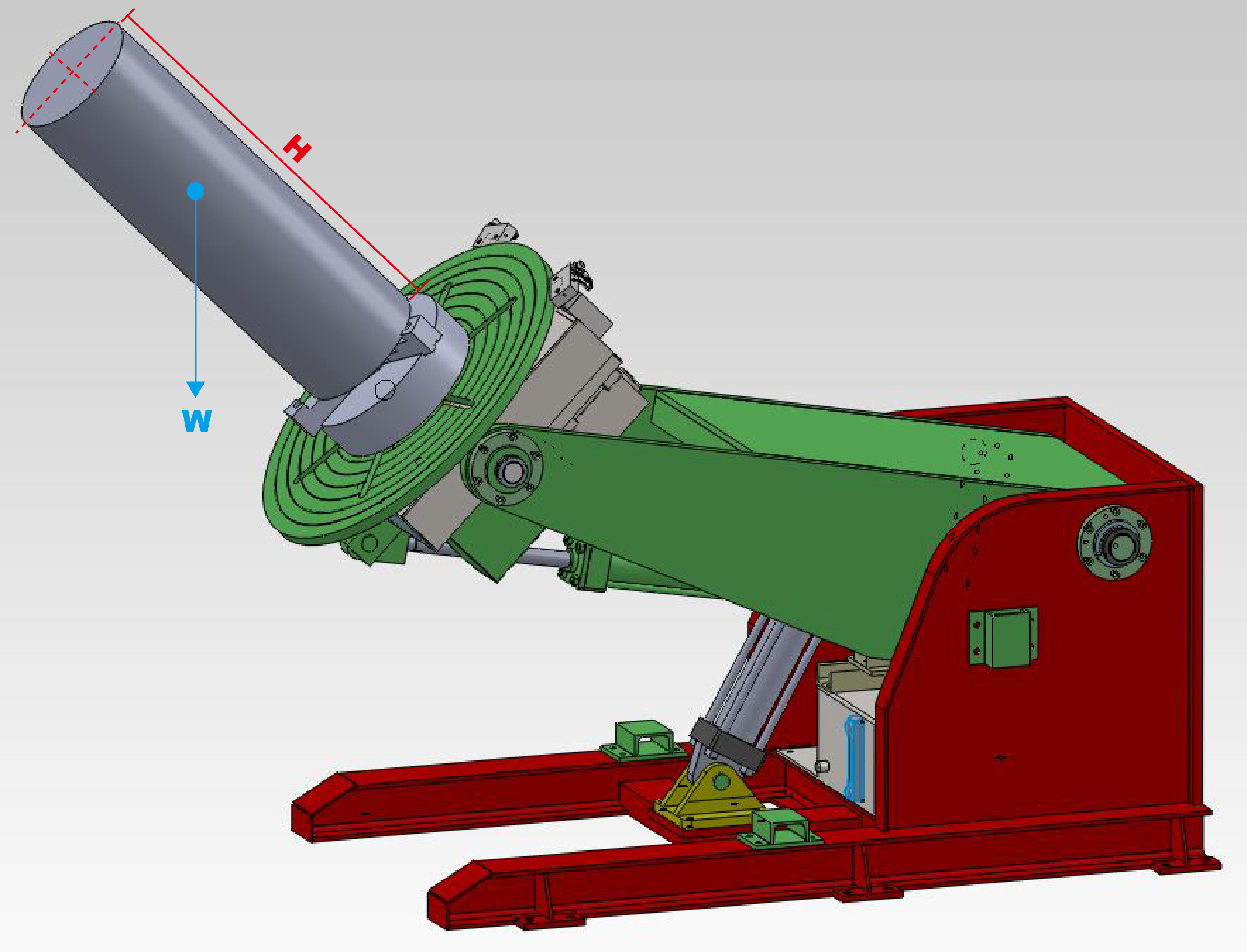

YHP-750示意圖

焊接定位器是處理大型工件的圓周焊接、圓弧型焊接或是圓型相關加工時經常被使用的輔助機台。相較於焊接轉台系列，焊接定位器具備更高級別的負重能力及更精準的傾斜角度控制，能協助使用者更有效地掌握焊接條件，提升整體焊接效率及焊接品質。
可調高式重型定位器系列專為工件種類多樣而各類工件間尺寸變化幅度大的焊接環境所設計。油壓式可調高度設計可依需求直接調整盤面高度，省去另外製作、安裝特定高度的加高座所需的時間與成本，有效提升工作效率。

※每周更新最新動態，歡迎追蹤我們的社群媒體：

YHP-750 液壓式可調高定位器

1.最大負載重量：750 Kgs
2.盤面旋轉速度*：0.6 ~ 6.0 rpm (旋轉一圈需花費 10 ~ 100 秒)
3.盤面直徑：600 mm
4.盤面軸心孔徑：55 mm
5.液壓式可調高機構設計，可依需求調整盤面高度：710 mm ~ 1,350 mm
6.液壓式盤面傾斜機構設計，(舉升高度最低時)盤面可傾斜角度**： 0 度 ~ 120 度
7.液壓系統總輸出壓力範圍：35 ~ 75 kg / cm²
8.液壓系統油箱容量：20 L
9.接地效率：300A × 2 / 100%

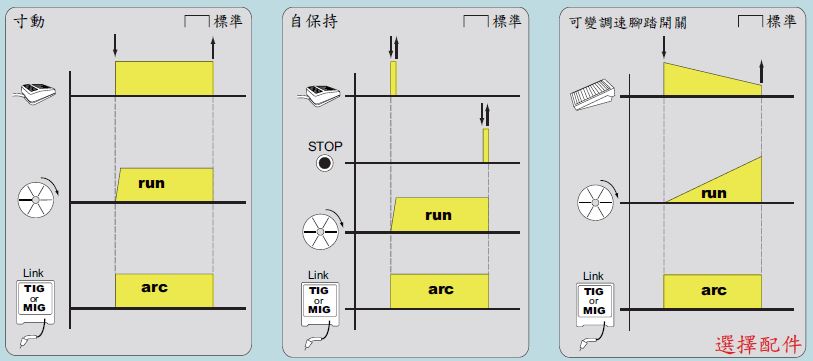

10.控制器主要功能：(盤面)吋動、自保持；(翻轉)吋動；(升降)吋動
11.控制器基本功能：正/反轉、盤面傾斜控制、盤面升降控制、盤面旋轉速度可調、控制器按鈕/腳踏開關控制起停
12.具備有線式控制器，可依據焊接狀況即時調整定位器動作
13.可連接一組焊機的啟動開關，與定位器同步啟動/停止
14.適用各廠牌焊機；僅適用2T(標準)啟動模式
15.定位器尺寸：
(盤面水平) L:1510~1665 mm * W:920 mm * H:830~1450 mm
(盤面垂直) L:1510 mm * W:920 mm * H:1080~1720 mm
