HVP-2T-ID6 升降型大角度焊接定位翻轉台

回上一頁

HVP-2T-ID6示意圖

 [pdf檔] 目錄下載               [pdf檔] 說明書

    焊接定位器是處理大型工件的圓周焊接、圓弧型焊接或是圓型相關加工時經常被使用的輔助機台。相較於焊接轉台系列，焊接定位器具備更高級別的負重能力及更精準的傾斜角度控制，能協助使用者更有效地掌握焊接條件，提升整體焊接效率及焊接品質。
    HVP-2T-ID6定位翻轉台可輕鬆將大型工件升高、翻轉至定位，並於焊接開始時進行旋轉。不但能大幅增加整體焊接效率，亦能提供穩定可靠的焊接品質，減少因手工誤差導致的品質不穩定，進而減少生產成本。

※每周更新最新動態，歡迎追蹤我們的社群媒體： [Facebook]  [Youtube]

HVP-2T-ID6 升降型大角度定位翻轉台

1.最大負載重量：2,000 Kgs
2.盤面旋轉速度：0.15 ~ 1.5 rpm (旋轉一圈需花費 40 ~ 400 秒)
3.盤面直徑：1,250 mm
4.盤面軸心孔徑：600 mm
5.盤面可升降行程：1,000 mm
6.盤面升降速度：1,000 mm / min
7.盤面可翻轉角度：-365 度 ~ 365 度 (不可無限迴旋)
8.盤面傾斜速度：12º / sec
9.控制器主要功能：(盤面)吋動、自保持；(翻轉)吋動；(升降)吋動
10.控制器基本功能：正/反轉、盤面翻轉控制、盤面升降控制、盤面旋轉速度可調、控制器按鈕/腳踏開關控制起停
11.可連接一組銲機啟動開關，與轉盤同步銲接

HVP-2T-ID6定位翻轉台：傾斜負重示意圖

盤面傾斜時，機台可承受之工件重量計算：W(kgs) × H(cm) ÷ 2 ≤ 100,000 (kgs.cm)
W：工件於盤面以上的重量
H：工件離盤面最遠處的距離

傾斜示意圖

HVP-2T-ID6定位翻轉台：偏心負重示意圖

盤面垂直時，機台可承受之偏心重量計算：W(kgs) × L(cm) ÷ 2 ≤ 30,000 (kgs.cm)
W：偏心處工件重量
L：工件最大偏心距離

偏心示意圖

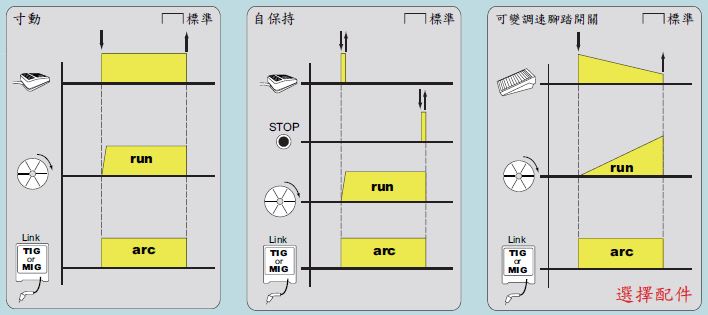

HVP-2T-ID6控制單元：功能示意圖

功能示意圖

產品內容物一覽

HVP-2T-ID6 定位翻轉台 * 1只
  腳踏開關(6米) * 1只
  有線式遙控器(6米)(不可拆卸) * 1只
  焊機連接線(2米) * 1條
  使用說明書 * 1本

‧全機一年保固 (天災/人為損壞除外)

‧100%台灣設計製造
